玻璃钢桥架安装说明(方便安装方式)

发布时间:2023-01-11 21:07:46人气:68

  玻璃钢桥是让电线.电缆.管缆铺设规范化.通用化.通用电缆铺设设备。基本类型:槽式电缆桥架,全封闭电缆桥架,最适合铺设计算机电缆.通讯电缆.热电阻电缆等高精密系统变频电缆的屏蔽影响和电缆维护在重腐蚀环境里效果良好。



  玻璃钢托盘式电缆桥架,重量轻.负荷大.造型美观.结构紧凑.安装便捷,既适用于动力电缆的安装,也适用于变频电缆的铺装。梯阶电缆桥架适用于一般直、轻、大电缆的铺装,特别适用于高.低功率电缆的铺装。玻璃钢、铝合金和大跨度电缆桥架。也有电缆槽、线筛、槽弯折、三通、四通和直接,及其支撑臂和支架。电缆桥架需在容易受外界机械破损的区域和户外应用维护盖板。电缆槽或梯子在支撑时可选用各种弯折连接。依据表层处理的差异,可分为:热镀锌桥、热镀锌桥、电镀锌桥、静电喷塑桥、防火漆(涂料)桥、防腐漆桥、防火阻燃桥等。

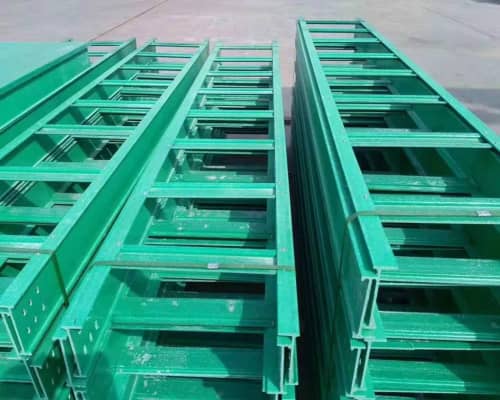

  玻璃钢桥架

  近些年,桥架发展迅速,不但通用化,并且从一般桥架发展成防火桥架.防腐桥等类型彻底能够满足工程的必须。玻璃钢桥架安装说明(方便安装方式):玻璃钢桥架是指电缆梯架.电缆拖盘和金属线槽。玻璃钢桥架通常采用钢材。.铝合金和玻璃钢。玻璃钢路面解决分成喷漆。.喷塑.电镀锌,热镀锌.粉末静电喷涂等工艺。电缆桥架关键安装在顶板上。沿墙水平垂直安装。.沿立井安装.沿路安装。沿电缆沟和管路支架安装。安装所用的支架(支架)可采取成品或自制。支架(支架)的固定方式主要包含预埋铁件焊接、膨胀螺钉固定等。



  玻璃钢桥架安装应符合以下规定:



  直线段玻璃钢桥架长短超出30m,铝合金或玻钢桥架长短超出15m伸缩玻璃钢桥架跨越建筑变形缝时,设定补偿装置.



  2.玻璃钢桥架需在下列地区设定支架或支架:.1桥接头两边0.5m处;2.2每间距1.5~3m处;2.3转弯处;2.每过1.5米1.5米.



  3.支架和支架应竖直安装.整齐.牢固.无倾斜现象。



  4.桥架定位板螺栓固定扭紧无遗漏,螺帽位于桥架外侧。



  5.电缆桥架应敷设在易燃易爆气体管道和供热管网下方。



  6.金属桥架及支架总长不少于2处接地或零。



  7.金属桥架间连接片两边不少于2个带拧紧螺帽或防松垫圈的固定螺丝,连接片两边跨接不少于4个mm2.铜芯接地线。



  8.桥架安装应满足下列规定:8.桥架左右下偏差不大于50mm;



  8.桥架平面度每米偏差不应超过22米mm;8.桥架垂直度偏差不大于33mm

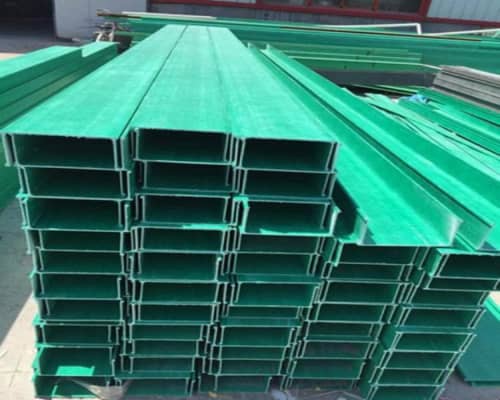

  玻璃钢电缆桥架

  建筑电气工程里的电缆桥架均是钢制品,工业工程中为抗腐蚀而采用的非金属桥架或铝合金桥架偏少。因此,其接地或零连接尤为重要,目的是确保供电干线电路的安全操作。一些施工设计在桥底部铺装铜或镀锌扁钢制成的保护地线(PE),假如与桥架各段有多个电气连接点,桥架的接地或零连接维护十分可靠,所以在验收过程中无法进行2.3次检查



  9玻璃钢桥架铺装在易燃易爆气体管道和加温管路下方。设计无要求时,与管路的最小间隔应符合有关规定。
